电动加长杆对夹蝶阀：结构优势与应用场景全解析

发布时间： 2026-04-08　　点击次数： 58次

　　在现代工业管道控制系统中，蝶阀凭借其结构紧凑、启闭迅速的特点得到了应用。而电动加长杆对夹蝶阀作为传统蝶阀的优化升级产品，在特殊工况下展现出不可替代的优势。本文将从结构特点、技术优势、适用场景及选型要点等方面进行系统介绍。

　　一、什么是电动加长杆对夹蝶阀？

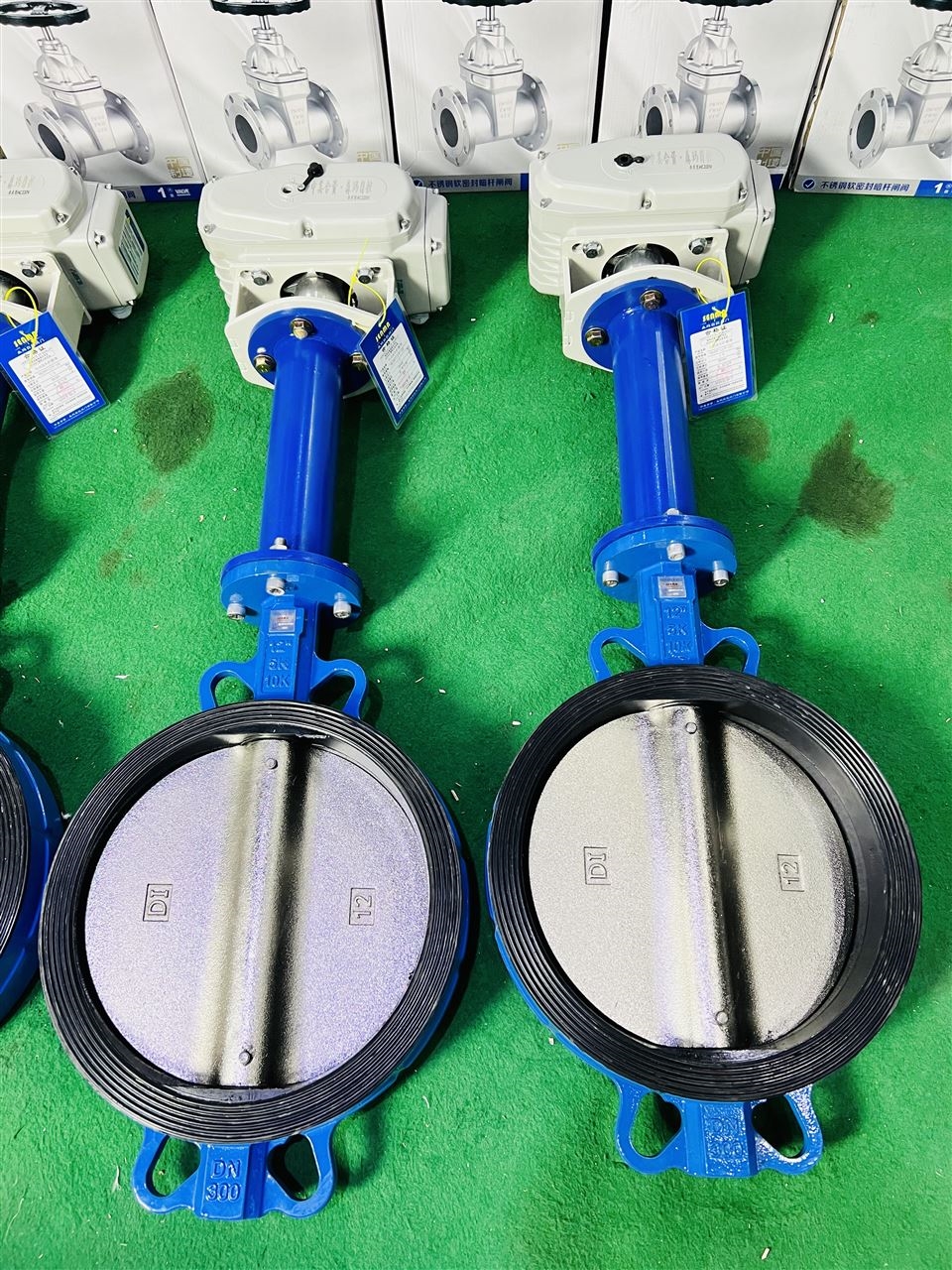

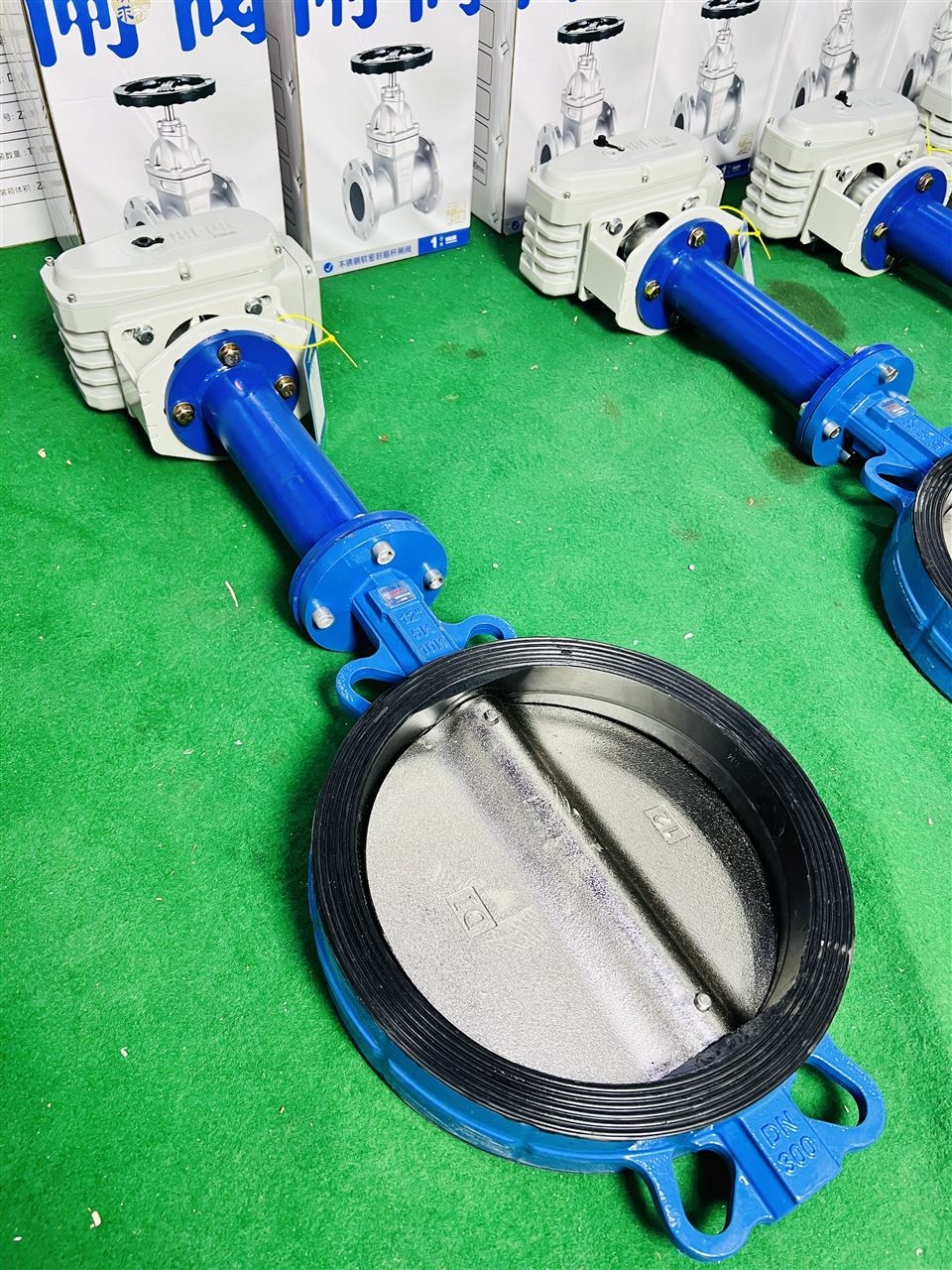

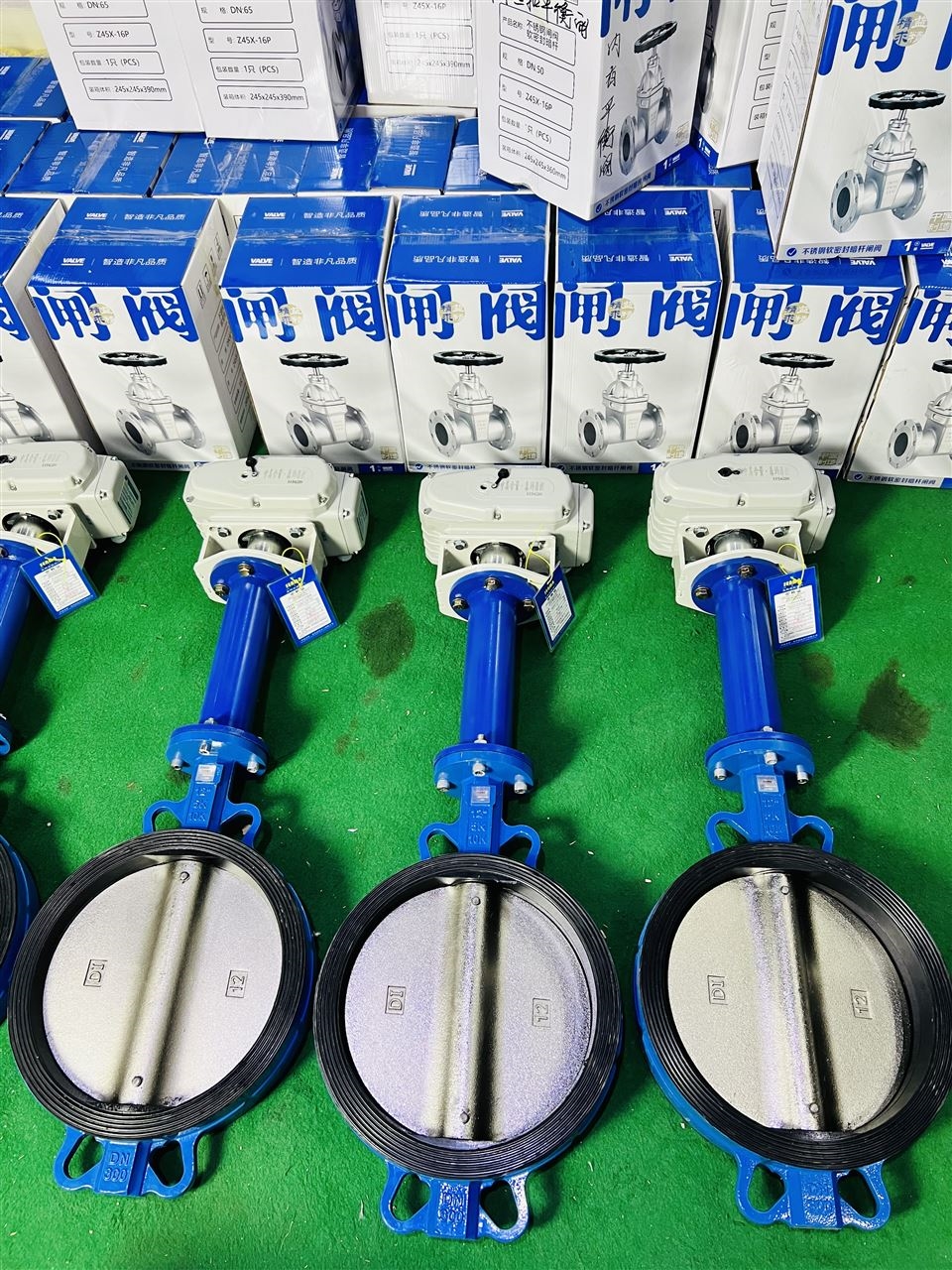

　　电动加长杆对夹蝶阀由电动执行器、加长阀杆和对夹式蝶阀三部分组成。其核心特征在于阀杆经过特殊加长设计，使电动执行器与阀体之间保持一定距离。对夹式结构则通过双头螺栓将阀体夹紧在管道法兰之间，无需额外的法兰连接，安装便捷且节省空间。

　　二、核心结构优势

　　1. 隔热与散热功能

　　加长杆设计直接的作用是隔离热传递。当管道内介质温度较高(如蒸汽、热油)或极低(如低温液体)时，加长杆能有效减少热量或冷量传导至电动执行器，保护内部电子元件和电机，避免因过热或过冷导致故障。一般加长长度可根据介质温度定制，常见为100mm、200mm甚至更长。

　　2. 便于保温层施工

　　在需要管道保温的场合(如供热管网、化工管线)，加长杆使执行器抬升至保温层之外，既不影响管道整体保温效果，又方便执行器的安装、调试与维护。

　　3. 适应狭小或受限空间

　　当管道位置贴近墙壁、地面或位于管沟内时，常规蝶阀的执行器会因空间不足而无法正常安装或操作。加长杆可将执行器延伸至便于操作的位置，大大降低了安装难度。

　　4. 对夹式结构的优点

　　重量轻、体积小：相比法兰式蝶阀，对夹式结构省去了两片法兰，阀体更短更轻。

　　成本较低：材料用量少，且无需配对法兰及大量螺栓。

　　安装快速：只需将阀体放入管道法兰之间，穿入螺栓并拧紧即可。

　　适用于大中口径：尤其DN200以上口径，对夹式优势明显。

　　三、电动执行器的关键特性

　　电动执行器通常采用开关型或调节型两种控制方式：

　　开关型：接收开关信号(如无源触点、220V AC或24V DC)，实现全开或全关操作，适用于截断或接通介质。

　　调节型：接收4-20mA或0-10V模拟信号，可精确控制阀门开度，适用于流量、压力或温度的连续调节。

　　执行器防护等级一般不低于IP65，部分户外或潮湿环境要求IP67或IP68。防爆型执行器(ExdⅡBT4/CT4)可用于易燃易爆场所。

　　四、典型应用场景

行业	具体用途
暖通空调	冷热水及冷却水系统的通断与调节
市政供水	水处理厂、泵站的远程控制阀门
石油化工	高温、低温或腐蚀性介质的管道隔离
冶金电力	循环水、除尘管道及烟气系统
食品制药	卫生级不锈钢蝶阀，配合电动控制实现自动化清洗
船舶工业	舱底水、压载水等受限空间管路

　　五、选型注意事项

　　介质温度与加长长度：高温(>150℃)或低温(<-20℃)工况下，应根据实际温度计算所需加长杆长度，确保执行器工作环境温度在其允许范围内(通常-10℃~60℃)。

　　阀门材质匹配：

　　阀体：球墨铸铁(QT450)、铸钢(WCB)、不锈钢(CF8/CF8M)

　　蝶板：不锈钢、镀铬球铁、尼龙涂层、双相钢

　　阀座：EPDM(水、稀酸)、NBR(油类)、PTFE(强腐蚀、高温)、硅橡胶(高温)

　　压力等级：对夹式蝶阀常见公称压力为PN10、PN16、PN25，美标Class 150、Class 300。需确保阀门压力等级不低于管道设计压力。

　　电动执行器选型：

　　电源：常见为AC 220V、AC 380V、DC 24V

　　扭矩：根据阀门口径和压差计算所需扭矩，并预留安全系数(1.2-1.5倍)

　　控制方式：开关型(带无源反馈)或调节型(4-20mA)

　　防护与防爆等级：根据安装环境确定

　　对夹连接标准：需与管道法兰标准一致(如GB/T 9119、HG/T 20592、ANSI B16.5)，并注意螺栓长度需满足对夹安装要求。

　　六、常见问题与解决建议

　　启闭卡涩：可能是蝶板与阀座过盈量过大或管道内存在焊渣等异物。安装前应吹扫管道，并检查阀门开闭灵活性。

　　泄漏：对夹式阀门安装时，两端法兰必须平行且同轴，否则会导致阀体变形泄漏。建议使用专用对夹螺栓并按对角顺序紧固。

　　执行器故障：高温场合未选用足够加长杆，导致执行器内部电容或电机烧毁。应重新核算加长长度，必要时增加中间隔热垫片。

　　七、安装与维护要点

　　安装前确认阀门流向标识与介质流向一致(对夹蝶阀通常双向密封，但部分有推荐安装方向)。

　　法兰密封面需清洁无损伤，使用橡胶或PTFE垫片。

　　电动执行器接线应严格按照电路图进行，并确保接地可靠。

　　长期不动作的阀门，建议每月电动开关一次，防止阀座与蝶板粘连。

　　定期检查执行器与阀杆的连接螺栓是否松动，加长杆支架是否稳固。

　　结语

　　电动加长杆对夹蝶阀通过巧妙的结构优化，解决了高温、低温、受限空间及保温管道等特殊工况下普通电动蝶阀无法胜任的难题。合理选型与规范安装，能够显著提升管道系统的自动化水平和运行可靠性。在项目设计或设备改造中，建议根据实际介质参数、空间条件和控制要求，综合评估选用此类阀门，以实现佳的经济性与功能性平衡。
