D671X
发布时间： 2026-04-08 点击次数： 12次需要说明的是，D671X 不是一个通用的国家标准编号（如 GB/T），而是阀门行业里一个非常典型的厂家通用型号编制代码，常见于各类工业阀门样本和采购清单中。下面我将按照型号组成、结构、特点、应用等几个维度为你详细解析。
一、型号 D671X 各字符详细解读（核心部分）
这个型号的编制依据通常是机械行业标准《JB/T 308 阀门型号编制方法》的变形或简化，各部分含义如下：

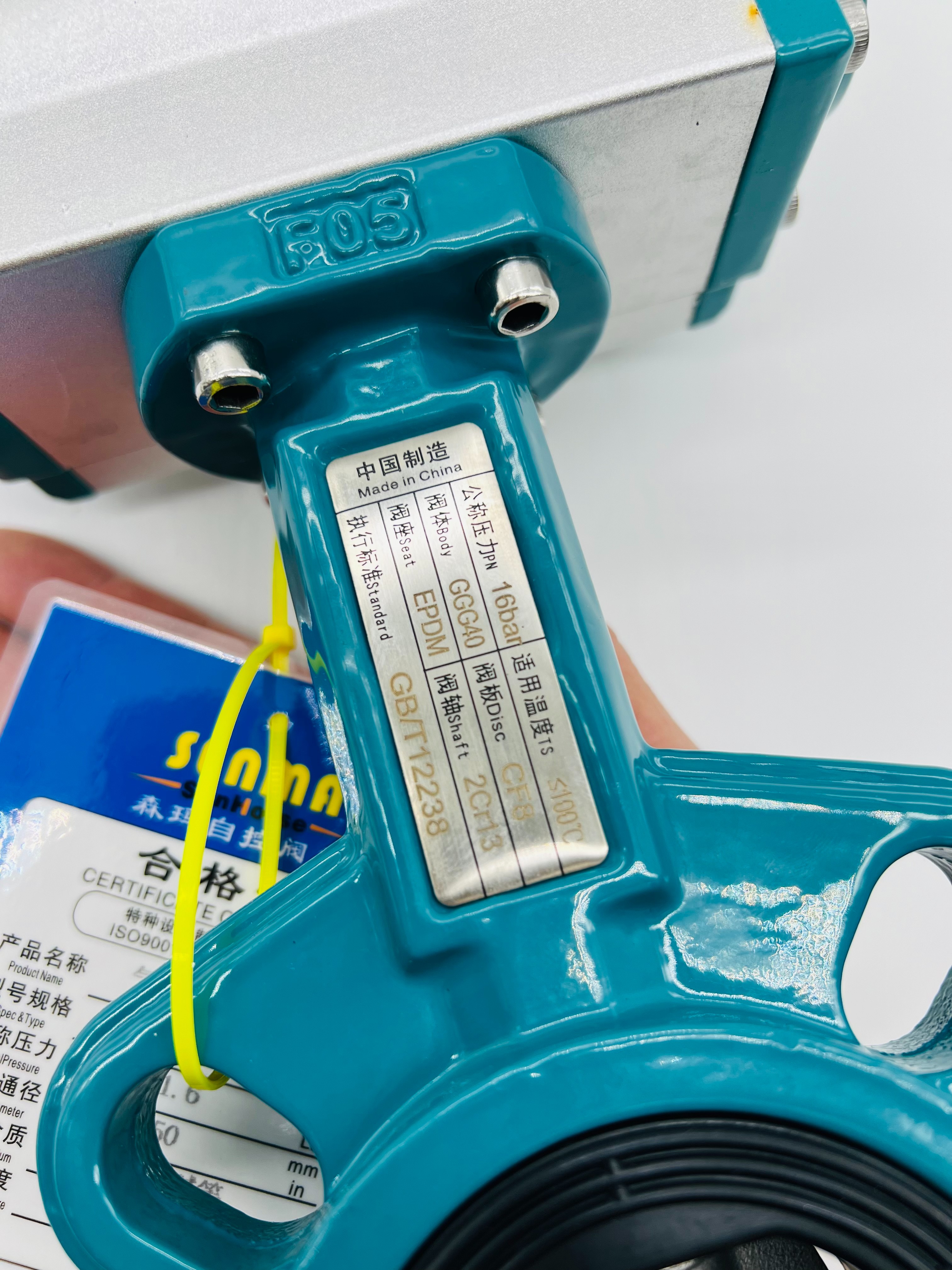

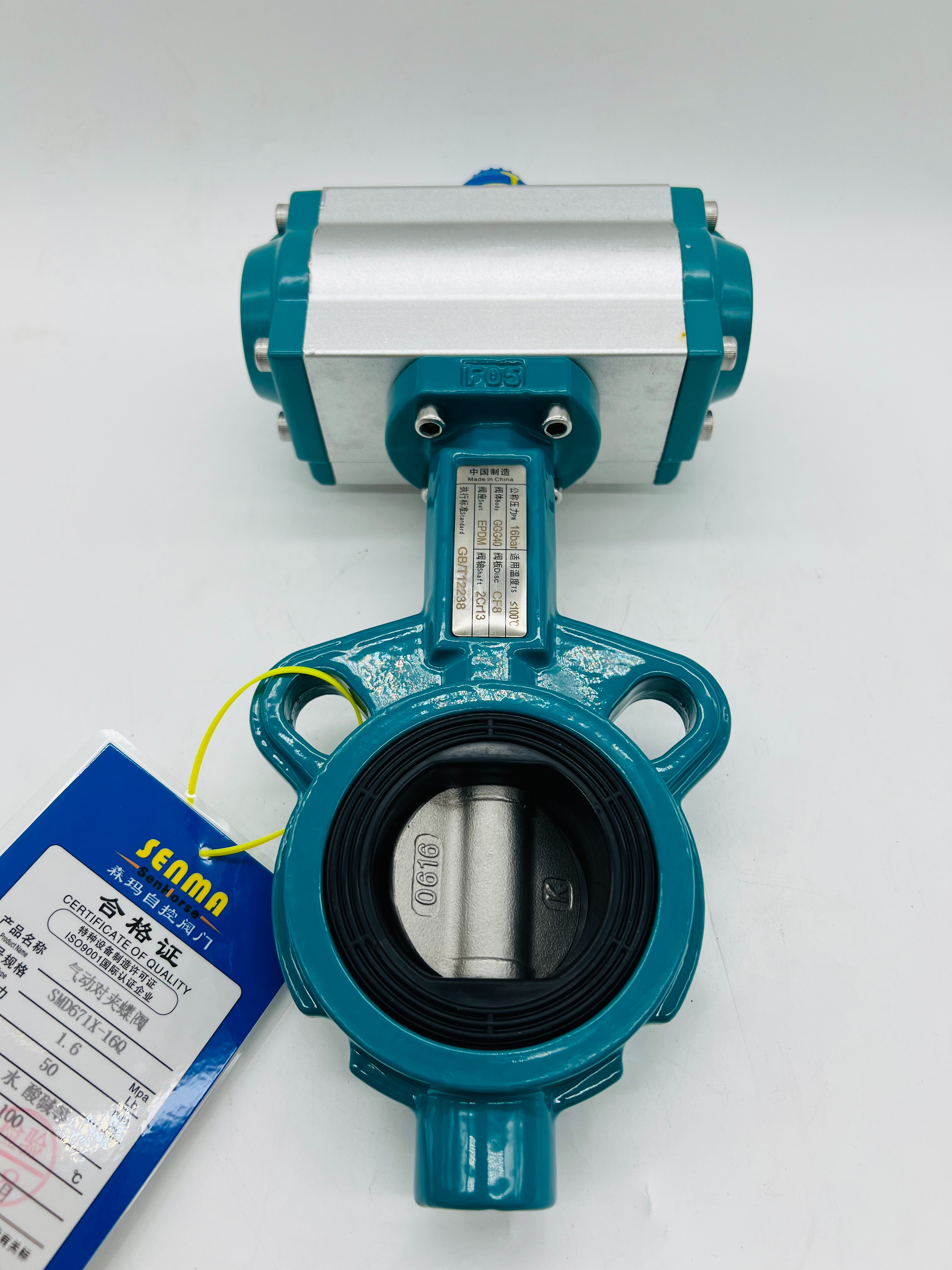

代号 位置 含义 详细解释 D 第1位 阀门类型 代表 蝶阀。这是通过圆盘形蝶板围绕阀轴旋转90°来实现开启和关闭的阀门。 6 第2位 驱动方式 代表 气动。即通过气动执行器（气缸）来驱动阀门，通常需要配置电磁阀、气源处理三联件等。其他常见数字：3-蜗轮，4-直连式电动，9-电动。 7 第3位 连接形式 代表 对夹式。阀门没有两端的法兰，而是通过长螺栓穿过管道两片法兰，将阀体夹紧固定。这是蝶阀、成本的连接方式。 1 第4位 结构形式 代表 中心垂直板式（也叫中线式）。蝶板的旋转轴心位于阀体中心、密封面中心线上。这是常见的软密封蝶阀结构。 X 第5位 密封材质 代表 丁腈橡胶（NBR）。阀座密封圈材质为丁腈橡胶。注意：有些厂家也会用 X 泛指橡胶，细分可能是 EPDM（三元乙丙）、Viton（氟胶）等。但严格按标准，X = 丁腈橡胶。 完整名称： 气动对夹式软密封中线蝶阀（丁腈橡胶阀座）。
二、关键结构特点
对夹式连接（代号7）：
优点：结构长度短（比法兰蝶阀短得多），重量轻，成本低，安装空间小。
缺点：阀体上没有法兰孔，安装时需要四根长双头螺栓穿过管道法兰和阀体。对管道法兰的平行度要求较高。

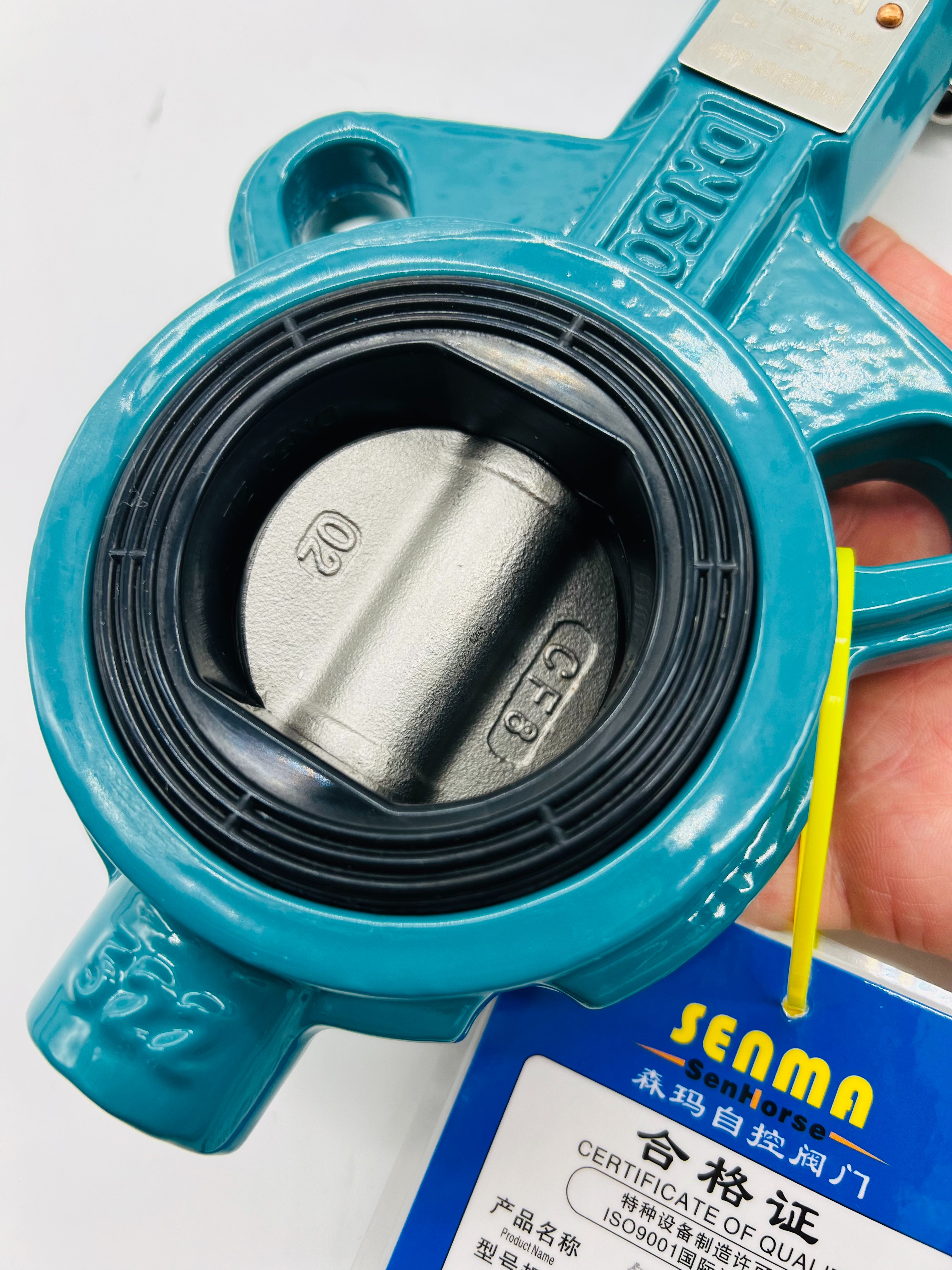

中线结构（代号1）：
蝶板的中心、阀杆的中心、阀体的中心重合。
关闭时，蝶板与橡胶阀座产生均匀的挤压变形，实现密封。
特点：开启扭矩较小，但密封压力等级通常不高（大一般 PN16 / 150LB 或更低）。
软密封（X）：
阀座为橡胶（NBR/EPDM/Viton等），阀体通常为铸铁、球墨铸铁或不锈钢。
特点：零泄漏（气泡级密封），耐磨损性一般，不耐高温（橡胶受限）。
三、常见技术参数范围（典型值）
参数 典型范围 备注 公称通径 DN DN50 ~ DN600 对夹式主要在这个范围，更大口径多用蜗轮或法兰式 公称压力 PN PN6, PN10, PN16 软密封中线蝶阀很少用于 PN25 及以上 适用温度 -20℃ ~ +120℃ 取决于橡胶材质：NBR < 80℃，EPDM < 120℃，Viton < 150℃ 适用介质 水、油、气、弱酸碱 不适合强腐蚀、颗粒状、高温介质 泄漏等级 ANSI Class VI（零泄漏） 依靠橡胶弹性实现 气源压力 4 ~ 7 bar（通常5~6 bar） 清洁干燥压缩空气 四、配套气动执行器（代号6的关键）

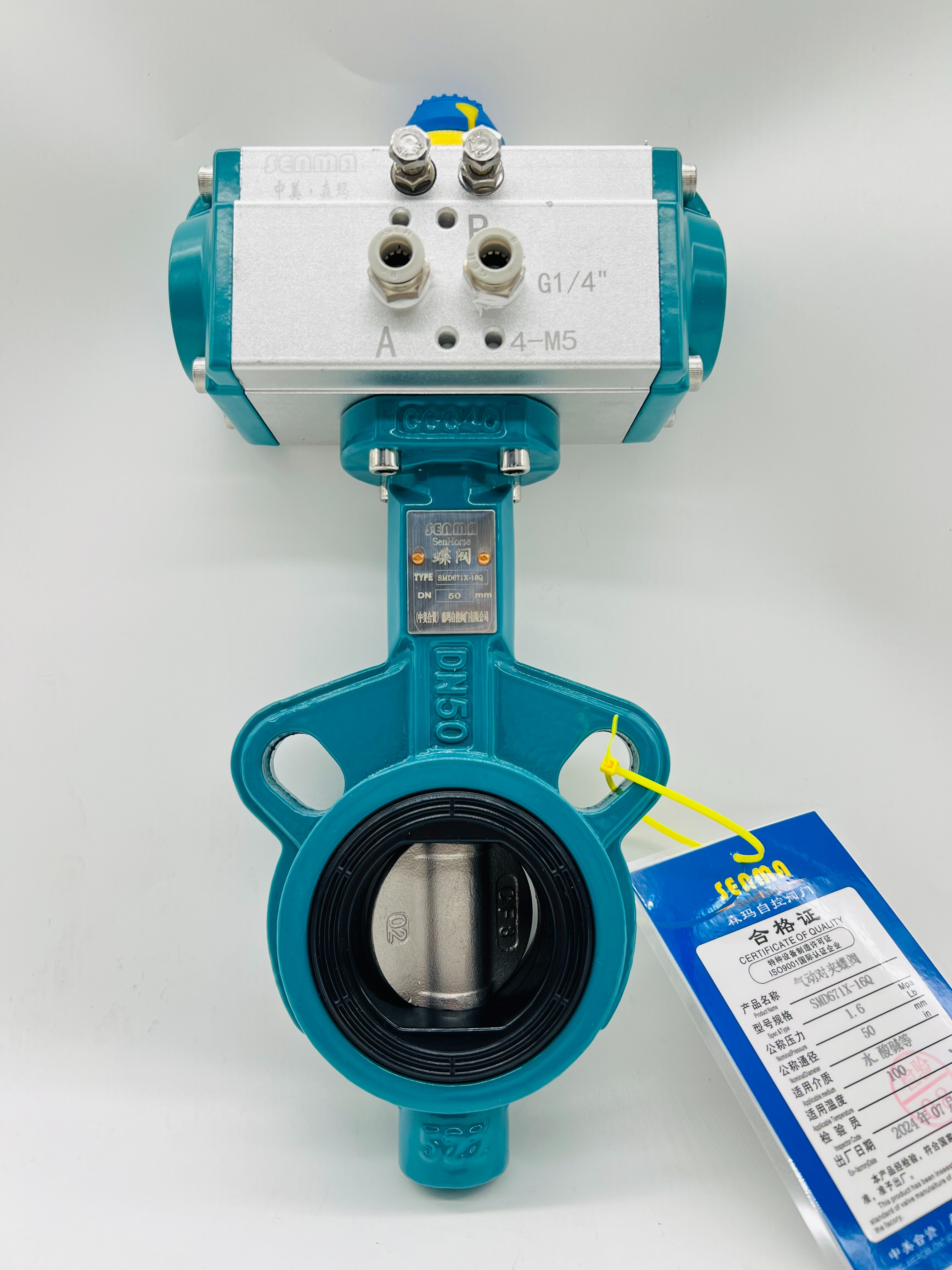

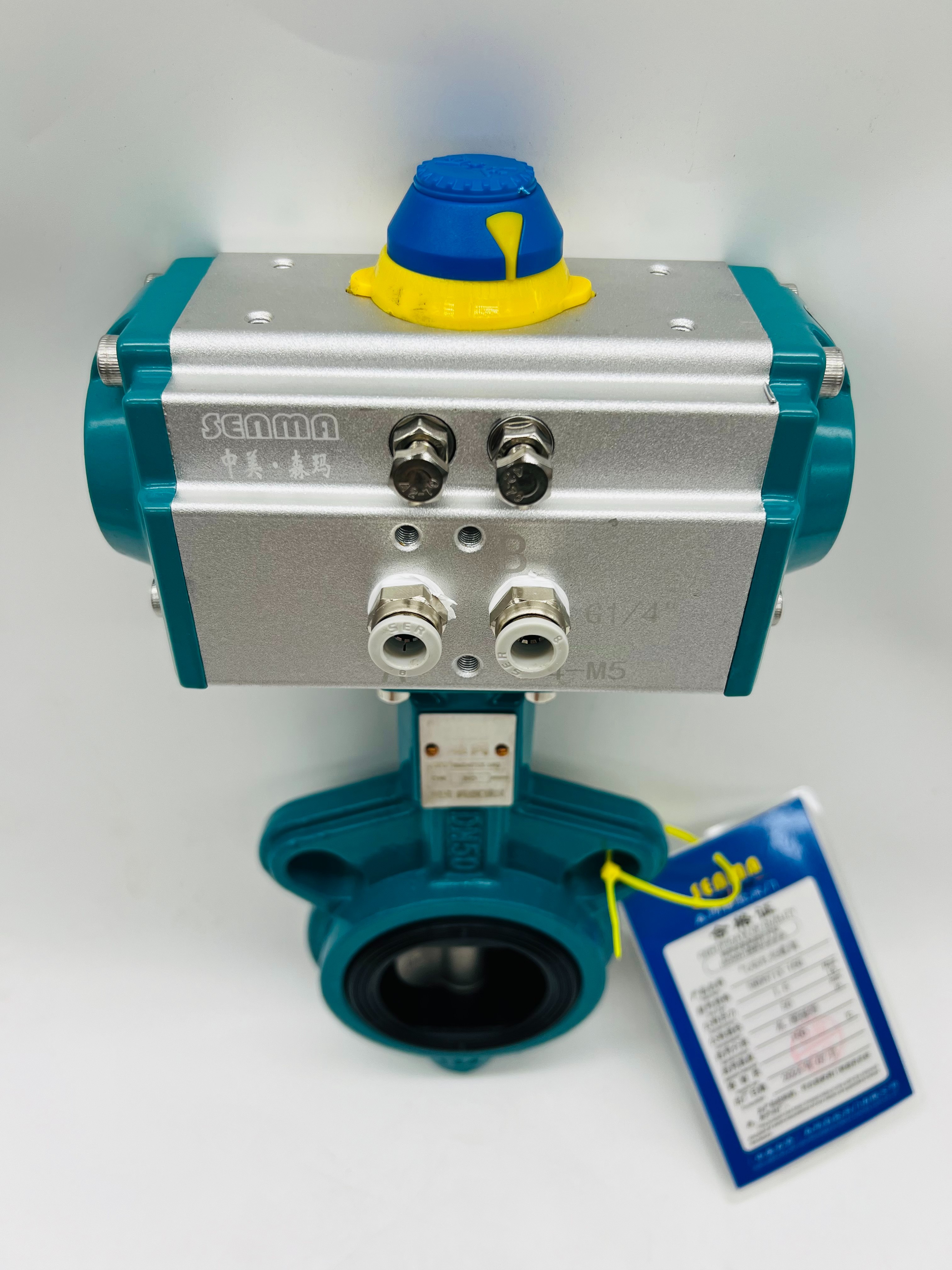

D671X 中的“6"意味着阀门必须配备气动执行器，常见类型：
单作用（弹簧复位）：失气时自动回到全闭或全开位置（FC 或 FO）。用于安全联锁。
双作用：失气时保持原位。需要两侧进气驱动。
附件（用于自动控制）：
电磁阀：控制进气方向（得电开/关）。
限位开关（回讯器）：反馈阀门的开关状态到控制室。
气动定位器：接收4-20mA信号，实现阀门任意开度调节（不限于开关）。
气源三联件：过滤、减压、油雾。
五、主要优缺点
优点：
轻便紧凑：对夹式结构长度极短，重量只有法兰式的一半左右。
成本低：相比电动或气动球阀，价格优势明显。
启闭快：气动驱动可在0.5-2秒内完成开关。
零泄漏：橡胶阀座保证气泡级密封。
流阻小：全开时蝶板对介质阻碍很小。
缺点：
耐温低：橡胶阀座限制了高温应用（<120℃）。
压力低：中线软密封结构不适合高压（通常≤1.6MPa）。
不抗磨：橡胶阀座容易被硬颗粒介质划伤。
安装有要求：对夹式安装时需注意管道法兰的对中，否则会损坏阀体。
六、典型应用场合
D671X 大量应用于对成本敏感、要求快速切断或调节、介质干净的中低压水、气、油系统：
水处理：自来水厂、污水处理厂（但需注意介质是否含硬颗粒）。
暖通空调：冷却水、冷冻水管道。
轻工/食品：不与强酸碱或高温油品接触的工况（橡胶需选食品级）。
一般工业：压缩空气系统、低压蒸汽（NBR不行，需EPDM或PTFE）。
环保：除尘系统卸灰阀（但注意耐磨性）。
七、常见替代或相关型号对比
型号 驱动 连接 密封 主要差异点 D671X 气动 对夹 NBR 基础型，适合常温水和油 D671F 气动 对夹 PTFE 耐腐蚀、耐温（可达200℃），但密封为硬软结合，扭矩大 D641X 气动 法兰 橡胶 阀体带法兰，更重更贵，但安装更可靠 D971X 电动 对夹 橡胶 驱动方式改为电动（需要电源），成本高于气动但不需要气源 D373H 蜗轮 对夹 金属 硬密封，耐高温高压，但无法零泄漏 八、选型与使用注意要点
介质温度：确认你的介质高温度是否超过所选橡胶的允许值（NBR≤80℃，EPDM≤120℃）。
介质清洁度：如果有硬颗粒（如泥沙、焊渣），建议在阀前加装过滤器，否则会切伤橡胶阀座。
控制方式：明确是需要 ON/OFF 开关（只需电磁阀+限位开关）还是 调节型（需要定位器+4-20mA信号）。
气源质量：气动执行器对气源要求较高（干燥、无油、洁净），否则易导致气缸密封件老化。
安装方向：中线蝶阀理论上可任意方向安装，但建议阀杆水平安装，避免杂质沉积在阀杆轴承处。大口径（DN≥200）推荐蝶板非竖直关闭以减少水锤。
总结
D671X 是一种价格低廉、结构紧凑、开关迅速、零泄漏的气动蝶阀，适用于常温、低压、干净的水、气、油介质的自动开关或调节场合。它的主要限制是不耐高温、不耐高压、不耐强腐蚀和颗粒磨损。
如果你看到这个型号出现在图纸或清单中，可以将其理解为：气动驱动的、对夹连接的、中心线橡胶密封蝶阀（丁腈胶）。 如果工况偏离上述典型范围（如温度高于80℃或含颗粒），则需要更换阀座材质（如改为EPDM、FPM）或结构形式（如改为D671F/PPL）。
