气动不锈钢板法兰蝶阀 SMD641X-16QP 产品技术解析
发布时间： 2026-04-10 点击次数： 2次一、产品概述
气动不锈钢板法兰蝶阀SMD641X-16QP是一种采用压缩空气为动力源，通过气动执行器驱动阀板旋转以实现启闭或调节流量的工业阀门。该型号广泛应用于对介质纯净度及耐腐蚀性有较高要求的管道系统中，尤其适合水处理、食品饮料、医药化工及轻工机械等领域。
二、型号编码解析
按照阀门行业标准命名规则，SMD641X-16QP各字符含义如下：
代号 含义 S 执行器代号（一般为单作用或双作用气动，部分厂家表示“系列"） M 蝶阀代号 D 蝶阀结构形式（法兰连接对夹式或法兰式） 6 传动方式：气动 4 连接形式：法兰连接 1 结构形式：中心垂直板式 X 密封面材质：丁腈橡胶（NBR）或乙丙橡胶（EPDM） -16 公称压力：PN16（1.6MPa） Q 阀体材质：球墨铸铁（QT450）或“Q"代指不锈钢类（需根据厂家样本确认，此处常见为304不锈钢） P 不锈钢材质（通常指CF8/304不锈钢） 说明：部分厂商将“QP"整体解释为不锈钢阀体+EPDM密封，具体以产品铭牌为准。
三、主要部件材质
部件 材质 说明 阀体 304不锈钢（CF8） 耐腐蚀，适用于水、弱酸弱碱、食品级介质 阀板 304不锈钢或316不锈钢 抛光处理，流阻小，不易挂料 阀杆 2Cr13 / 304 / 316 防锈，抗扭强度高 密封圈 EPDM（三元乙丙橡胶）或NBR 耐磨、耐老化，密封等级可达零泄漏 气动执行器 铝合金（阳极氧化） 双作用或单作用弹簧复位可选 四、技术参数
公称通径：DN50 ~ DN300（常见范围，可按需定制）
公称压力：PN16（1.6MPa）
适用温度：-20℃ ~ +120℃（取决于密封材质）
连接标准：GB/T 9119 或 HG/T 20592（法兰标准）
控制方式：开关型（配电磁阀、限位开关）或调节型（配定位器）
气源压力：0.4 ~ 0.8MPa
泄漏等级：软密封 ANSI Class VI（无可见泄漏）
五、产品结构特点
中心板式结构
阀杆轴心位于阀板中心及密封面中心线上，启闭扭矩小，密封副磨损均匀，寿命长。不锈钢阀体
整体精密铸造304不锈钢，表面无需涂装，耐氯离子、耐氧化，满足卫生级要求。法兰连接，便于安装
采用标准法兰孔位，可直接替换传统手动蝶阀或电动蝶阀，无需改动管道。气动执行器互换性强
执行器与阀体通过ISO 5211标准支架和方轴连接，可快速更换或升级为防爆型、高温型。软密封设计
阀座与阀板过盈配合，实现双向气泡级密封，尤其适用于低压气体或液体介质。
六、适用介质
自来水、纯水、去离子水
污水、废水（弱腐蚀性）
空气、惰性气体
啤酒、饮料、乳制品（符合卫生级要求）
稀酸、稀碱溶液（浓度≤10%，温度≤80℃）
七、控制方式说明
该阀门通常配合以下气动附件使用：
附件 功能 电磁阀 控制气源通断，实现远程开关 限位开关（回讯器） 反馈阀门开/关位置信号 气动定位器 接收4-20mA信号，实现比例调节 手轮机构 断电/断气时手动操作阀门 单作用执行器（弹簧复位） 断气后自动回到常开或常闭位置，保证系统安全 八、选型注意事项
介质温度：EPDM密封适用-20~120℃，若超过120℃需选用硅橡胶或PTFE密封。
气源洁净度：建议配置气源三联件（过滤器+减压阀+油雾器），保证执行器寿命。
阀门流向：中心蝶阀理论上可双向密封，但推荐按阀体箭头方向安装，以获得最佳密封效果。
防腐要求：若介质含氯离子浓度较高（如海水），建议选用316不锈钢阀体。
九、维护与保养建议
定期检查气动执行器与阀体连接螺栓是否松动。
每开关5000次左右，检查密封面及阀板磨损情况。
冬季注意气源管路排水，防止冰堵。
长期不动作时，建议每月手动或气动开关2-3次，防止密封粘连。
十、典型应用场景
水处理行业：反渗透预处理、超滤/纳滤系统进水阀。
食品加工：CIP清洗管路、糖浆/果汁输送管道。
制药车间：纯化水分配系统、洁净气体控制。
环保设备：废气洗涤塔、废水收集池入口阀。

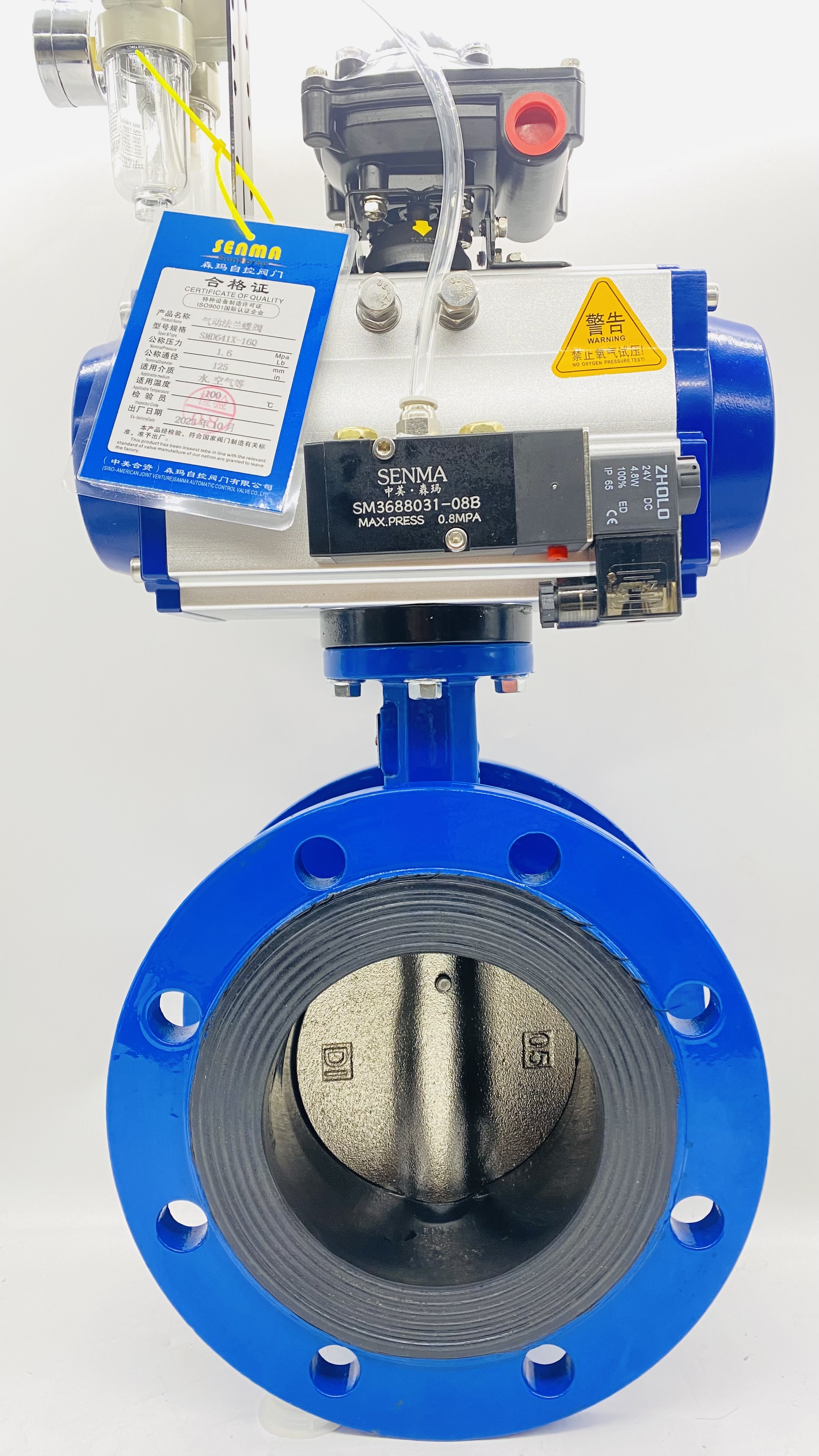

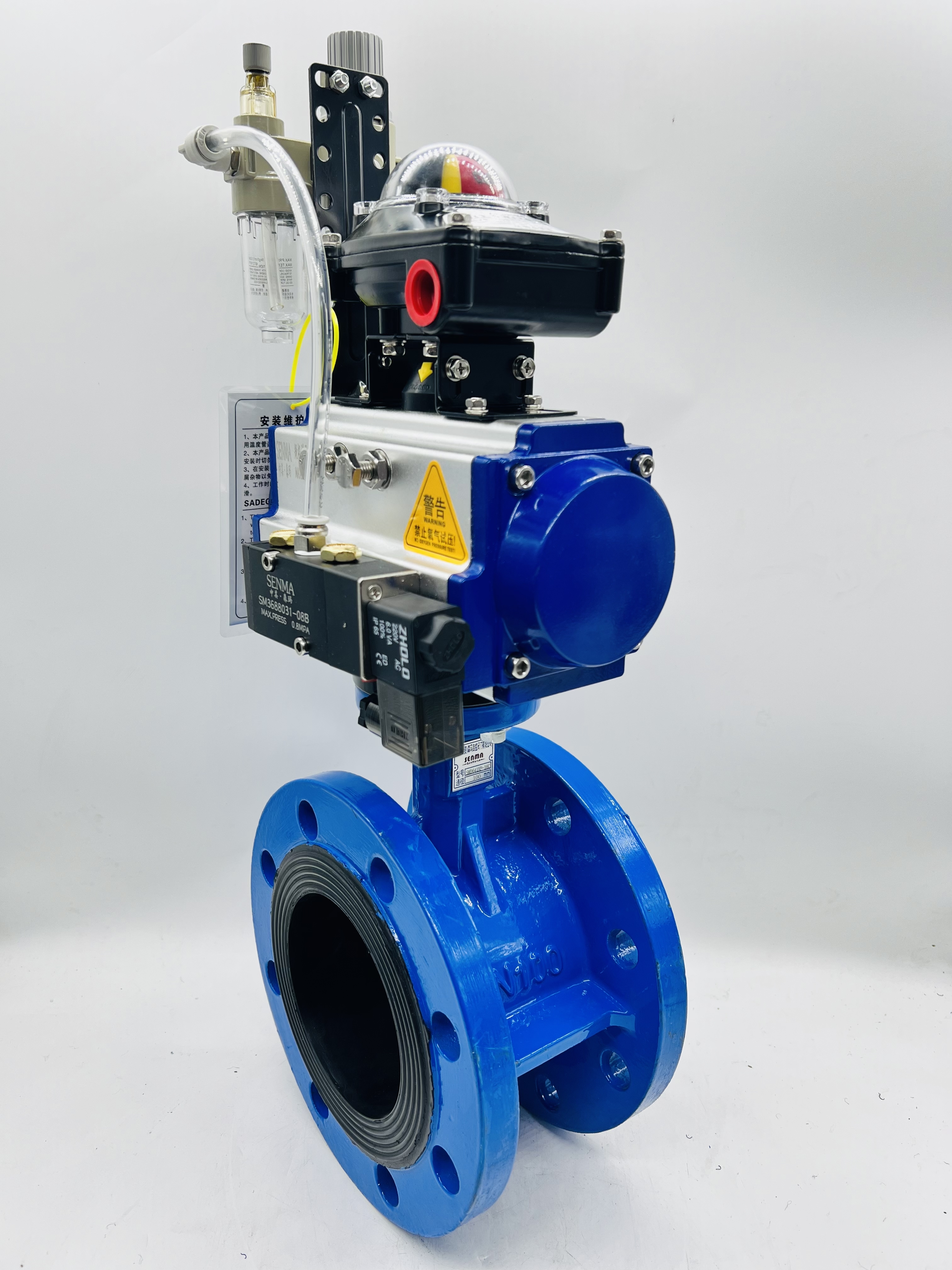

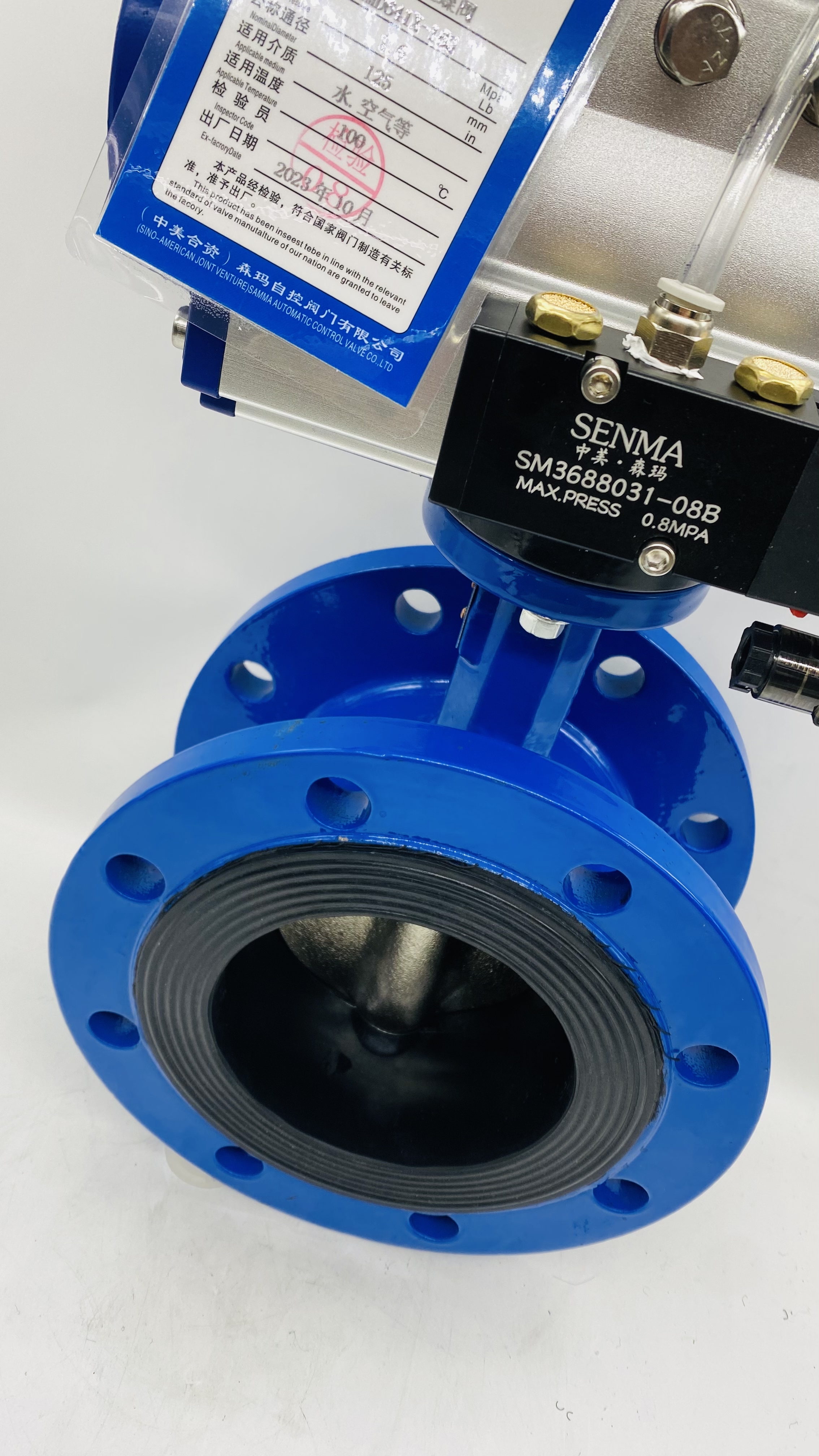

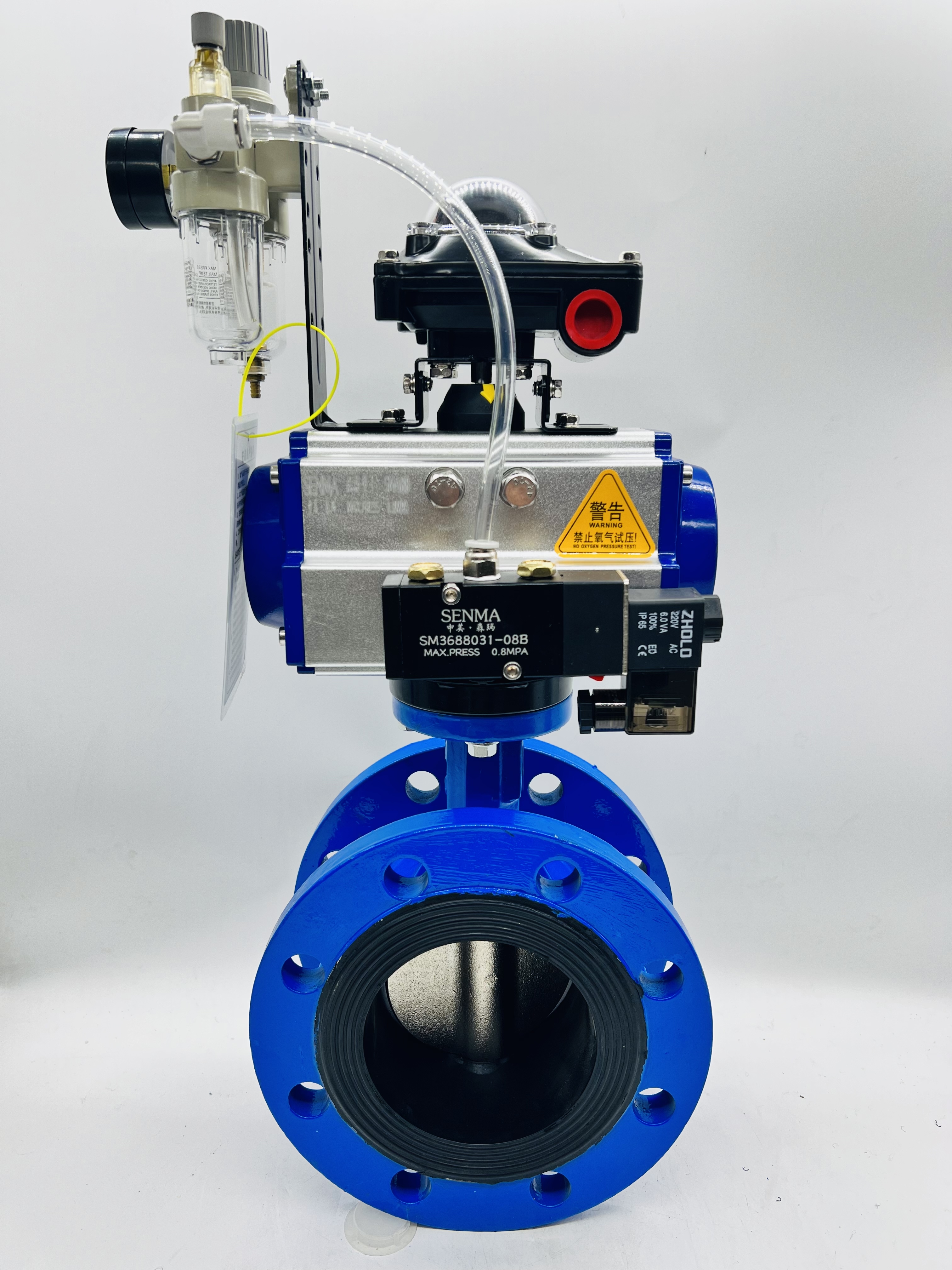

气动不锈钢板法兰蝶阀 SMD641X-16QP 图片
