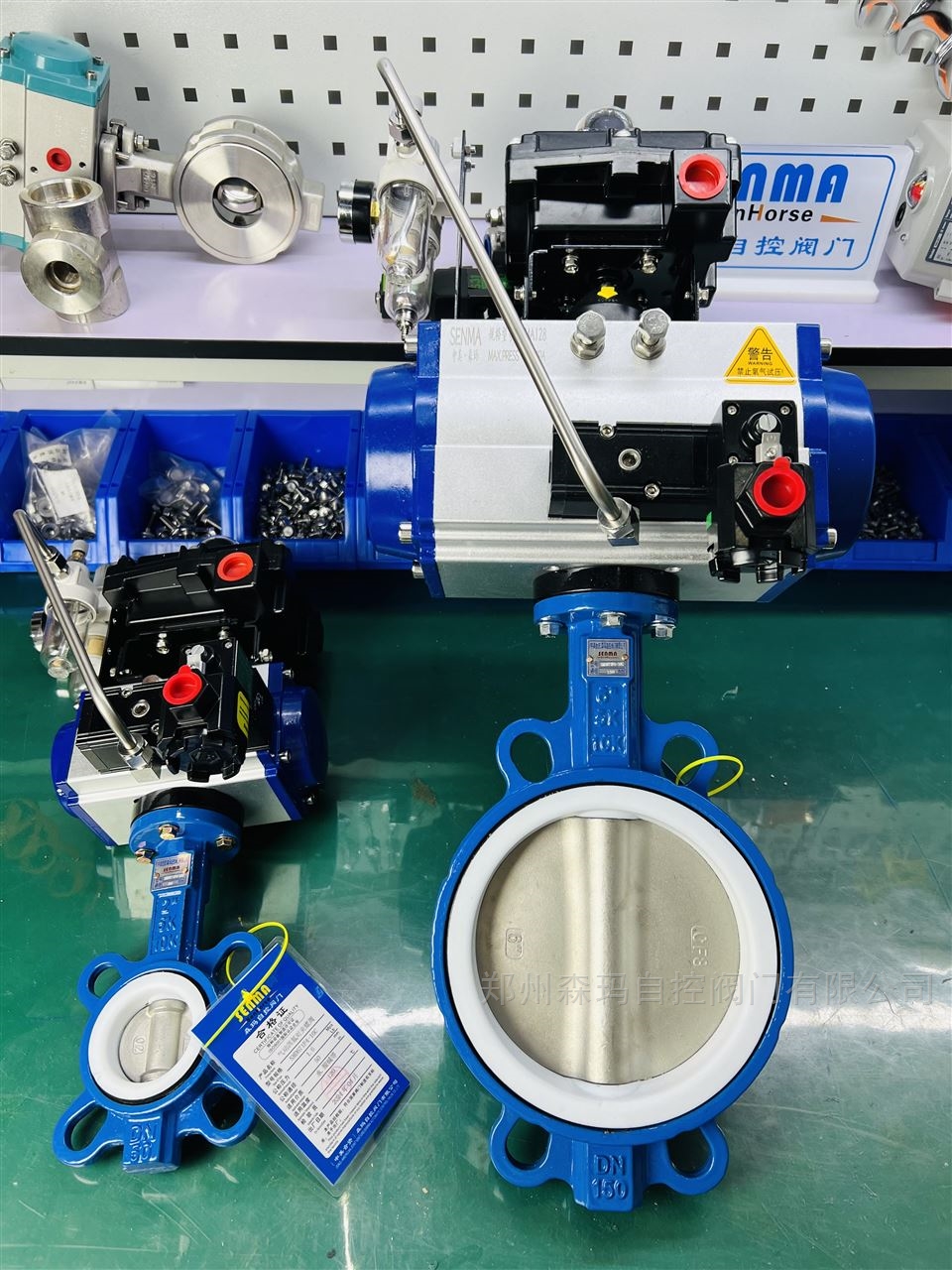

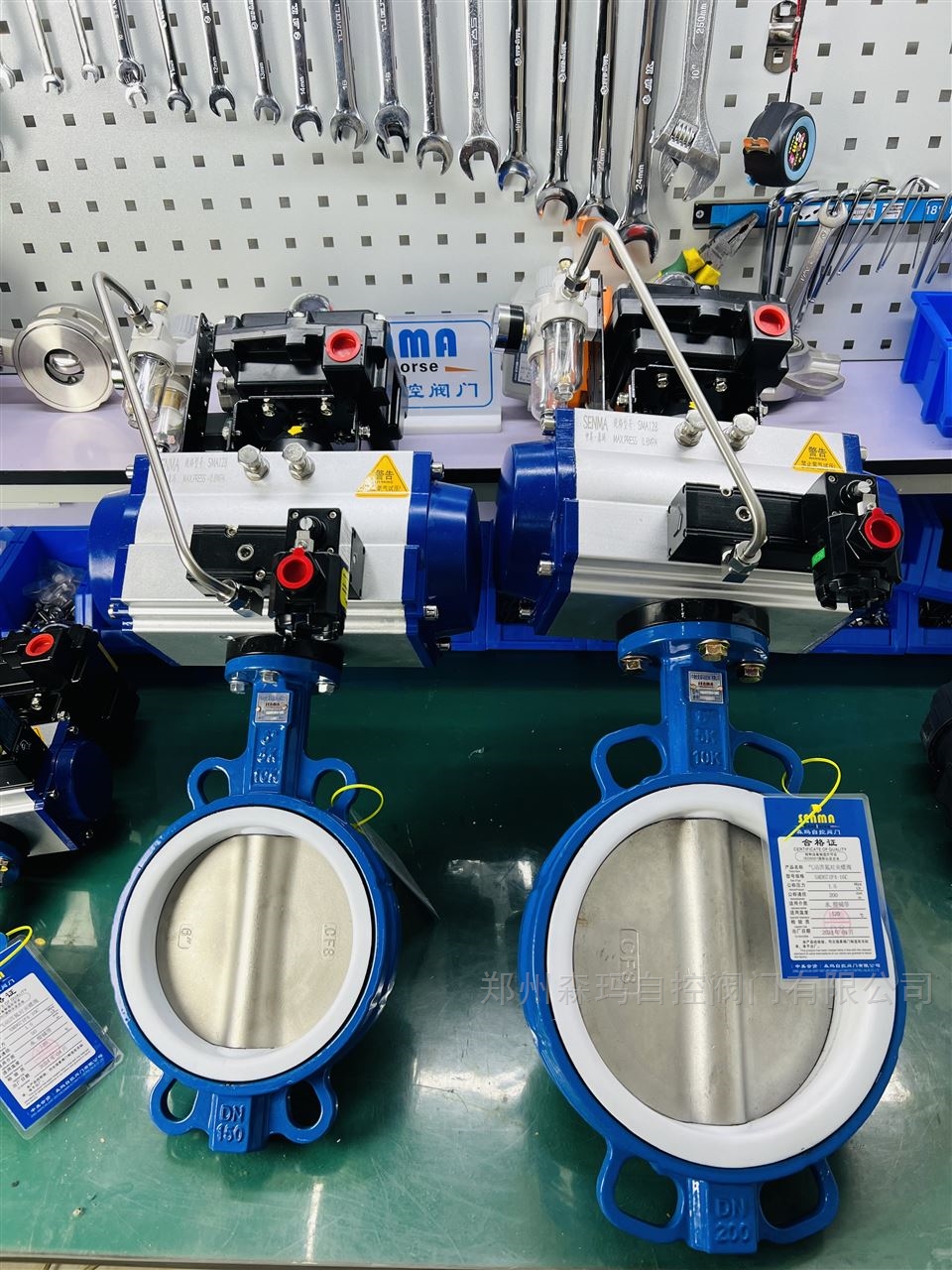

气动四氟对夹蝶阀 S D671F4-16C 产品技术解析
发布时间： 2026-04-13 点击次数： 11次一、产品概述
气动四氟对夹蝶阀型号 S D671F4-16C 是一款高性能工业控制阀门，广泛应用于强腐蚀性流体介质的自动调节与切断控制。该阀门将气动执行机构与四氟衬里蝶阀相结合，在化工、制药、环保等领域具有重要应用价值。
二、型号编制说明
代号 含义 S 系列代号（气动蝶阀） D 蝶阀 6 连接方式：对夹式 7 驱动方式：气动 1 结构形式：中线型 F4 密封面/衬里材料：聚四氟乙烯（PTFE） 16 公称压力：PN16（1.6MPa） C 阀体材质：铸钢（WCB） 三、结构特点
3.1 阀体结构
对夹式设计：结构紧凑，重量轻，安装拆卸方便
阀体材质：铸钢WCB，提供足够的机械强度
整体衬氟工艺：与介质接触表面均衬覆聚四氟乙烯
3.2 密封系统
四氟阀座：整体模压烧结成型，耐腐蚀性能优异
四氟蝶板包覆：蝶板整体包覆PTFE，实现全防腐
双向密封：可承受双向压力，密封泄漏等级可达ANSI Class VI
3.3 阀杆与防吹出设计
阀杆采用防吹出结构，防止压力波动导致阀杆脱出
阀杆与蝶板采用方榫连接，传动可靠无空程
四、气动执行机构
4.1 执行器参数
类型：双作用/单作用弹簧复位（可选）
气源压力：0.4～0.7MPa
工作温度：-20℃～+80℃（执行器部分）
接口标准：NAMUR VDI/VDE 3845
4.2 控制附件（可选配）
电磁阀（单电控/双电控）
限位开关（回讯器）
气动定位器（4～20mA信号）
过滤减压阀
手轮机构
五、性能参数
参数项 数值 公称通径 DN50～DN300（常用） 公称压力 PN16（1.6MPa） 适用温度 -29℃～+150℃（四氟材料限制） 适用介质 强酸、强碱、有机溶剂、氯气等腐蚀性流体 允许压差 1.0MPa（取决于通径） 作用方式 气开/气关（通过执行器正反作用设定） 泄漏等级 软密封：ANSI Class VI（气泡级） 六、适用介质
聚四氟乙烯（PTFE/F4）具有化学稳定性，几乎能耐除熔融碱金属、元素氟等极少数介质外的所有化学介质。典型适用介质包括：
硫酸、盐酸、硝酸、磷酸
氢氧化钾
各种有机溶剂（丙酮、苯、甲苯、四氯化碳等）
氯气、氯化氢、硫化氢
海水、盐水
七、安装与使用注意事项
7.1 安装要求
法兰标准：配对法兰需符合HG/T 20592或GB/T 9119 PN16标准
垫片选择：推荐使用四氟垫片或柔性石墨垫片
螺栓紧固：需对角均匀拧紧，避免阀体变形
流向：中线蝶阀无严格流向要求，但建议按阀体箭头方向
7.2 使用注意
温度限制：四氟材料在150℃以上会发生蠕变和分解，严禁超温
真空工况：衬氟蝶阀不建议用于高真空工况（可能造成衬里起泡）
开关限位：气动执行器需设置开关限位，防止过度压缩阀座
长期停放：应保持半开状态，防止阀座变形
7.3 维护要点
定期检查气源过滤减压阀的排水和滤芯
每半年检查阀杆密封处有无外漏
执行机构定期加注润滑脂
长期运行后检查阀座磨损情况
八、选型建议
工况条件 推荐配置 开关频率低，气源可靠 双作用执行器 要求故障安全位置（失气关闭/打开） 单作用弹簧复位执行器 需要精确调节流量 配电气定位器+4～20mA信号 需要远程反馈阀门状态 配限位开关 现场手动操作需求 加装手轮机构 防爆环境 配防爆电磁阀/防爆限位开关 九、与其他阀门对比
对比项 气动四氟蝶阀 气动衬氟球阀 气动隔膜阀 价格 中等 较高 中等 流阻 小 较小 大 调节性能 较好 好 一般 维护便利性 方便 一般 方便 适用通径 DN50～DN600 DN15～DN300 DN15～DN200 十、结语
气动四氟对夹蝶阀 S D671F4-16C 凭借其优异的耐腐蚀性能、紧凑的结构设计和可靠的气动控制，成为腐蚀性流体自动化控制领域的理想选择。在选型时需充分考虑介质特性、温度压力参数以及控制要求，合理配置气动附件，方能确保阀门长期稳定运行。
